宇治キャンパス

利用可能設備

6. 球面収差補正透過電子顕微鏡
7. 極低温高分解能透過電子顕微鏡
8. モノクロメータ搭載低加速原子分解能分析電子顕微鏡
17. 分散並列型強震応答実験装置
18. 安全性診断のための強震動応答実験装置長周期耐震実験システム
46. 境界層風洞実験装置・衝撃試験装置
60. 重イオン加速器
61. エックス線照射装置
62. イオンビーム分析実験装置
63. マイクロイオンビーム解析実験装置
70. SPORTS2.45 宇宙太陽発電所発送受電システム
71. SPORTS5.8 5.8ギガ宇宙太陽発電無線電力伝送システム
72. 高度マイクロ波無線電力伝送用フェーズドアレー・受電レクテナシステム
73. 高度マイクロ波電力伝送用解析システム
74. 遠心力載荷装置
80. 複合ビーム加工観察装置
85. スーパーコンピュータシステム
86. AVANCE II 801型LC－NMR／MS装置、窒素蒸発防止補助装置

詳細

設備番号 6
部局名 化学研究所
カテゴリ 電子顕微鏡

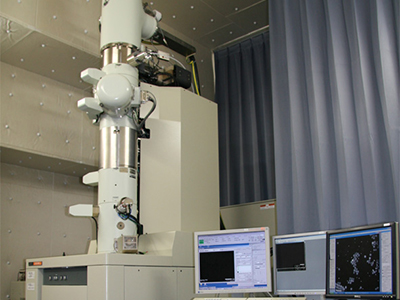

設備名称 球面収差補正透過電子顕微鏡
メーカー名、型番等 日本電子株式会社製 JEM-2200FS 球面収差補正装置装備
購入年月 平成15年12月
おもな仕様・機能・特徴
  • 原子分解能観察
  • EELSによる元素分析および2次元マッピング
  • 先端研究に利用
設置場所 宇治キャンパス
問い合わせ先 E-mail： nanoplat＊eels.kuicr.kyoto-u.ac.jp （＊を@に変えてください）
関連リンク マテリアル先端リサーチインフラ
申請書 上記リンクよりダウンロードしてください。
写真

設備番号 7
部局名 化学研究所
カテゴリ 電子顕微鏡

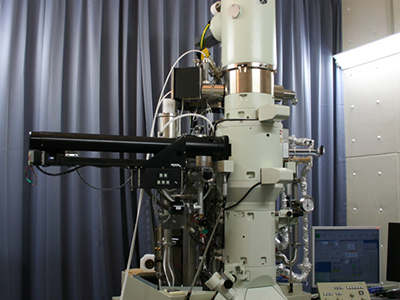

設備名称 極低温高分解能透過電子顕微鏡
メーカー名、型番等 日本電子株式会社製 JEM-2100F（G5）
購入年月 平成21年7月
おもな仕様・機能・特徴
  • 極低温に冷却した試料の電子回折および格子像観察
  • 急速凍結した液体の構造観察
  • 薄膜試料の加工
  • 先端研究に利用
設置場所 宇治キャンパス
問い合わせ先 E-mail： nanoplat＊eels.kuicr.kyoto-u.ac.jp （＊を@に変えてください）
関連リンク マテリアル先端リサーチインフラ
申請書 上記リンクよりダウンロードしてください。
写真

設備番号 8
部局名 化学研究所
カテゴリ 電子顕微鏡

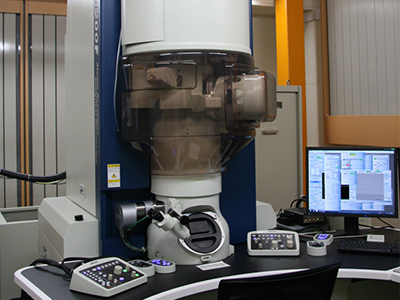

設備名称 モノクロメータ搭載低加速原子分解能分析電子顕微鏡
メーカー名、型番等 日本電子株式会社製 JEM-ARM200F
購入年月 平成26年3月
おもな仕様・機能・特徴
  • 原子分解能観察
  • EELSおよびEDSによる元素分析および2次元マッピング
  • 高分解能EELSによる局所状態分析
  • 先端研究に利用
設置場所 宇治キャンパス
問い合わせ先 E-mail： nanoplat＊eels.kuicr.kyoto-u.ac.jp （＊を@に変えてください）
関連リンク マテリアル先端リサーチインフラ
申請書 上記リンクよりダウンロードしてください。
写真

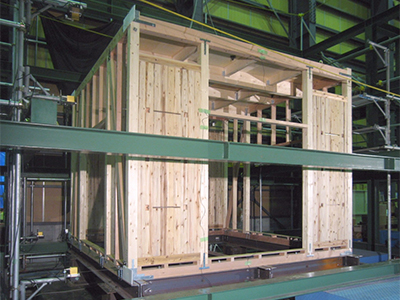

設備番号 17
部局名 防災研究所
カテゴリ 構造解析
設備名称 分散並列型強震応答実験装置
メーカー名、型番等 日立製作所製
購入年月 平成8年3月
おもな仕様・機能・特徴 3m×5mの中規模振動台で、定格積載荷重15t、最大加振加速度1.5G、最大加振速度150cm/s、最大加振変位300mmで、サイン波および任意地震波形での3次元加振が可能
設置場所 宇治キャンパス
問い合わせ先 Tel： 0774-38-4046（研究室）
E-mail： ito.haruko.7z＊kyoto-u.ac.jp （＊を@に変えてください）
関連リンク 「強震応答実験装置を用いた構造物の耐震性能把握手法の確立」Webサイト
申請書 上記リンクよりダウンロードしてください。
写真

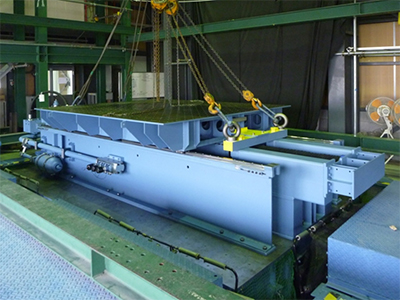

設備番号 18
部局名 防災研究所
カテゴリ 構造解析
設備名称 安全性診断のための強震動応答実験装置長周期耐震実験システム
メーカー名、型番等 主な構成機器
  1. 日立製作所製 長周期耐震実験装置
  2. 日立製作所製 長周期加振機能付デジタル制御装置
購入年月 平成24年3月
おもな仕様・機能・特徴 震応答実験装置（大型振動台）に載せて、摩擦の少ないリニアガイドによって最大±1mの相対応答変位量（振動台単独変位と合わせて±1.3m）を確保し、従来の振動台（最大加振変位は±30cm）単独では不可能だった大振幅変位を長周期地震動により生成させる振動実験用の長周期大振幅加振装置
設置場所 宇治キャンパス
問い合わせ先 Tel： 0774-38-4046（研究室）
E-mail：  ito.haruko.7z＊kyoto-u.ac.jp（＊を@に変えてください）
関連リンク 「強震応答実験装置を用いた構造物の耐震性能把握手法の確立」Webサイト
申請書 上記リンクよりダウンロードしてください。
写真

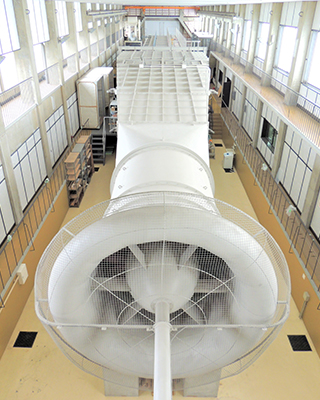

設備番号 46
部局名 防災研究所
カテゴリ その他
設備名称 境界層風洞実験装置・衝撃試験装置
メーカー名、型番等
  • 株式会社荏原製作所製　境界層風洞実験装置
  • 本田工業株式会社製　衝撃試験装置
購入年月 昭和54年
おもな仕様・機能・特徴 境界層風洞実験装置
  • 風速27m/sまで計測可能。
  • 風速、風力、風圧力、振動特性等が測定可能
  • 流れの可視化が可能。
衝撃試験装置
  • 内径10cmの円管に収まるものの射出が可能
  • 3kgの木片を75m/sまで射出可能
パンフレット 参照
設置場所 宇治キャンパス（境界層風洞実験室）
問い合わせ先 Tel： 0774-38-4167（研究室）
E-mail： maruyama.takashi.8w＊kyoto-u.ac.jp （＊を@に変えてください）
関連リンク 風と流れのプラットフォーム（外部リンク）
申請書 申請書（Word）を提出または上記リンクに記載あり
写真

設備番号 60
部局名 工学研究科・工学部
カテゴリ 加速器

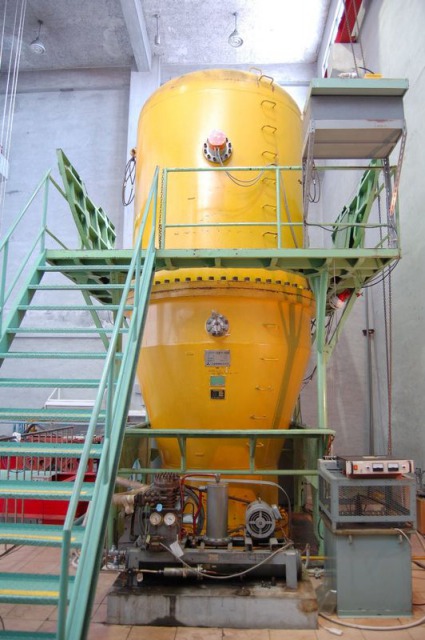

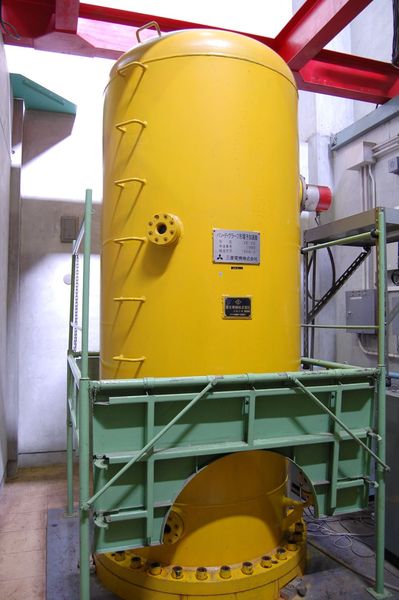

設備名称 重イオン加速器
メーカー名、型番等 三菱電機 VＩ-40
購入年月 昭和43年
おもな仕様・機能・特徴
  • 加速電圧2.5MVで水素、Heイオンなどを加速し、イオンビーム照射による元素分析（RBS,PIXE）、原子物理学の基礎研究を行う。
  • 大気圧下での元素分析（PIXE）ができる。
設置場所 宇治キャンパス　放射実験室
問い合わせ先 Tel： 0774-38-4895（土田秀次）
E-mail： qsec＊nucleng.kyoto-u.ac.jp （＊を@に変えてください）
関連リンク 京都大学大学院工学研究科附属量子理工学教育研究センター
申請書 上記リンクに掲載している「粒子線加速器」よりダウンロードしてください。
写真

設備番号 61
部局名 工学研究科・工学部
カテゴリ 加速器
設備名称 エックス線照射装置
メーカー名、型番等 三菱電機VE-20
購入年月 昭和43年
おもな仕様・機能・特徴
  • 最大2MeVの電子を材料に照射する。
  • 大線量放射線照射（電子線･X線）が特徴。
設置場所 宇治キャンパス　放射実験室
問い合わせ先 Tel： 0774-38-4895（土田秀次）
E-mail： qsec＊nucleng.kyoto-u.ac.jp （＊を@に変えてください）
関連リンク 京都大学大学院工学研究科附属量子理工学教育研究センター
申請書 上記リンクに掲載している「粒子線加速器」よりダウンロードしてください。
写真



設備番号 62
部局名 工学部・工学研究科
カテゴリ 加速器

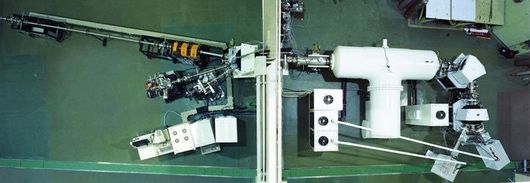

設備名称 イオンビーム分析実験装置
メーカー名、型番等 セイコー電子工業株式会社 4117
購入年月 平成元年
おもな仕様・機能・特徴
  • 加速電圧1.7MVでヘリウムを除く多種のイオンを加速する。
  • 用途は元素分析（RBS,ERDA）、構造解析、材料加工・生成・試験（金属イオン照射）、原子物理学の基礎研究など。
設置場所 宇治キャンパス　放射実験室
問い合わせ先 Tel： 0774-38-4895（土田秀次）
E-mail： qsec＊nucleng.kyoto-u.ac.jp （＊を@に変えてください）
関連リンク 京都大学大学院工学研究科附属量子理工学教育研究センター
申請書 上記リンクに掲載している「粒子線加速器」よりダウンロードしてください。
写真

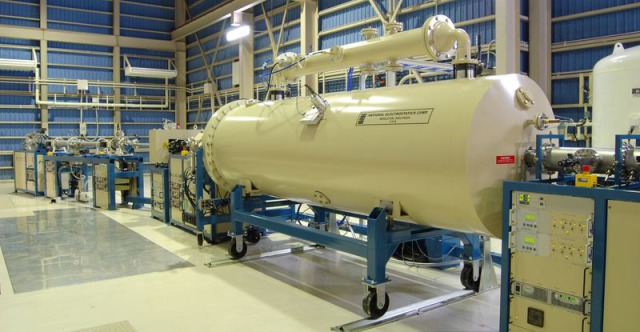

設備番号 63
部局名 工学研究科・工学部
カテゴリ 加速器
設備名称 マイクロイオンビーム解析実験装置
メーカー名、型番等 米国Nationl Electrostatics Corp．6SDH-2
購入年月 平成22年3月
おもな仕様・機能・特徴
  • 加速電圧2.0MVで水素から金までの多種多様なイオンを加速する。
  • 同時複合分析測定（RBS,PIXE,ERD,NRA,PIGE）ができる。
  • 最小ビーム直径は20マイクロメートルまで可能。
設置場所 宇治キャンパス 放射実験室
問い合わせ先 Tel： 0774-38-4895（土田秀次）
E-mail： qsec＊nucleng.kyoto-u.ac.jp （＊を@に変えてください）
関連リンク 京都大学大学院工学研究科附属量子理工学教育研究センター
申請書 上記リンクに掲載している「粒子線加速器」よりダウンロードしてください。
写真

設備番号 70
部局名 生存圏研究所
カテゴリ その他

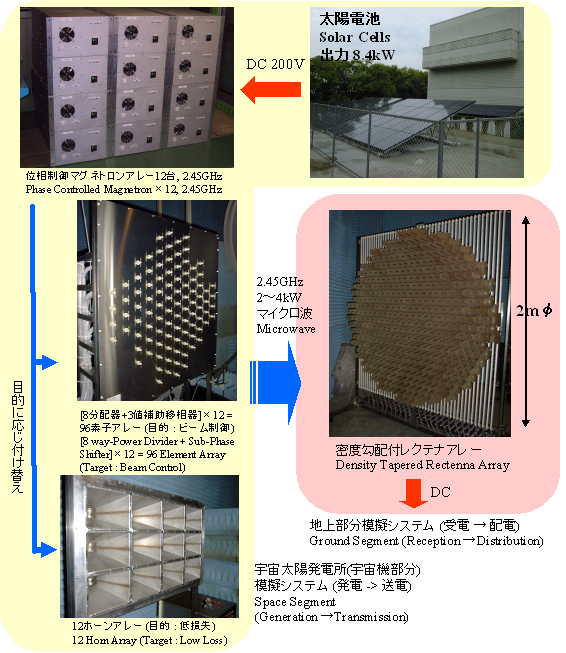

設備名称 SPORTS2.45 宇宙太陽発電所発送受電システム
メーカー名、型番等 イー・アンド・シー・エンジニアリング株式会社
宇宙太陽発電所受電システム ENK-21
購入年月 平成13年3月
おもな仕様・機能・特徴
  • 2.45GHzマグネトロン・フェーズドアレー
  • 2.45GHz高効率レクテナアレー
  • 近傍界測定システム
設置場所 宇治キャンパス構内
問い合わせ先 E-mail： metlab＊rish.kyoto-u.ac.jp（＊を@に変えてください）
関連リンク マイクロ波エネルギー伝送実験装置（METLAB）共同利用・共同研究設備
申請書 上記リンクよりダウンロードしてください。
写真

設備番号 71
部局名 生存圏研究所
カテゴリ その他

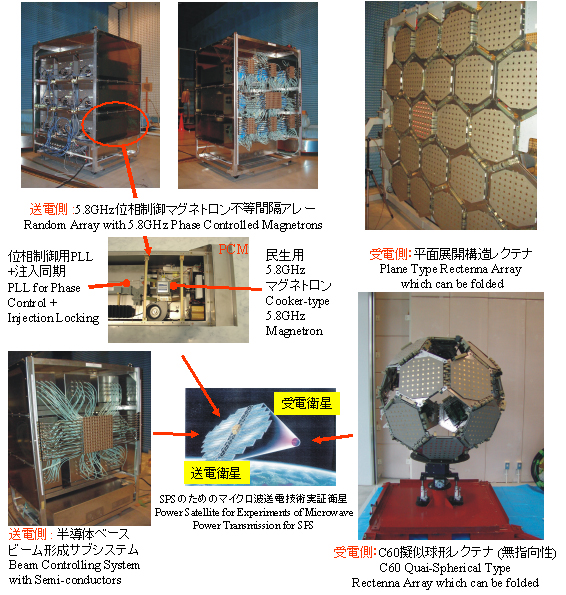

設備名称 SPORTS5.8 5.8ギガ宇宙太陽発電無線電力伝送システム
メーカー名、型番等 三菱重工業株式会社
5.8ギガ宇宙太陽発電無線電力伝送システム
K-58SSP-01
購入年月 平成13年8月
おもな仕様・機能・特徴
  • 5.8GHzマグネトロン・フェーズドアレー
  • 5.8GHz半導体フェーズドアレーを用いたビーム形成
  • 5.8GHz高効率展開型レクテナアレー
  • 複数の5.8GHzビーム形成サブシステム
設置場所 宇治キャンパス構内
問い合わせ先 E-mail： metlab＊rish.kyoto-u.ac.jp （＊を@に変えてください）
関連リンク マイクロ波エネルギー伝送実験装置（METLAB）共同利用・共同研究設備
申請書 上記リンクよりダウンロードしてください。
写真

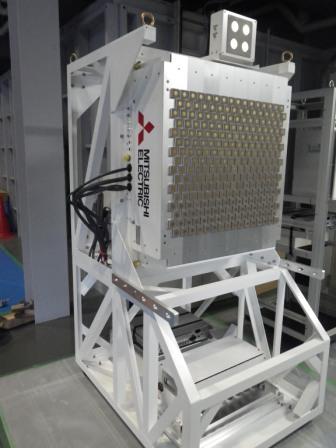

設備番号 72
部局名 生存圏研究所
カテゴリ その他

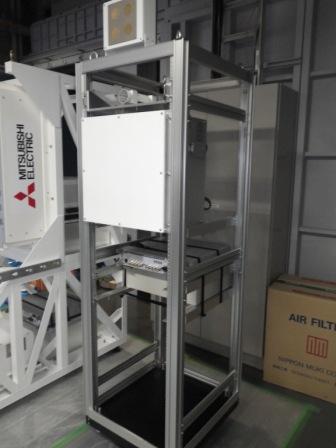

設備名称 高度マイクロ波無線電力伝送用フェーズドアレー・受電レクテナシステム
メーカー名、型番等 三菱電気株式会社
主な構成機器
  1. 高度マイクロ波電力伝送用フェーズドアレー
  2. 高度受電レクテナ
購入年月 平成22年11月
おもな仕様・機能・特徴
  • フェーズドアレー
    256素子/1.5kW/ >70% （最終段））/MMIC 5bit移相器/REV, PAC, 並列化法他DOA
  • レクテナアレー
    256素子/>50%@1mW/FSSフィルター/負荷制御回路
設置場所 宇治キャンパス構内
問い合わせ先 E-mail： metlab＊rish.kyoto-u.ac.jp（＊を@に変えてください）
関連リンク マイクロ波エネルギー伝送実験装置（METLAB）共同利用・共同研究設備
申請書 上記リンクよりダウンロードしてください。
写真

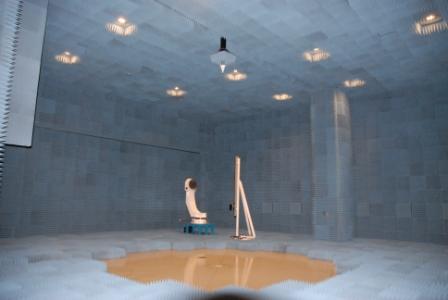

設備番号 73
部局名 生存圏研究所
カテゴリ その他
設備名称 高度マイクロ波電力伝送用解析システム
メーカー名、型番等 （米国）Nearfield Systems Inc. 社
主な構成機器
  1. 極平面型近傍界アンテナ測定システム
  2. マイクロ波測定系　システム
購入年月 平成22年11月
おもな仕様・機能・特徴 10mφ, 10t, 10kWフェーズドアレー測定用plane-polar近傍界測定装置
設置場所 宇治キャンパス構内
問い合わせ先 E-mail： metlab＊rish.kyoto-u.ac.jp （＊を@に変えてください）
関連リンク マイクロ波エネルギー伝送実験装置（METLAB）共同利用・共同研究設備
申請書 上記リンクよりダウンロードしてください。
写真
高度マイクロ波電力伝送用解析システム

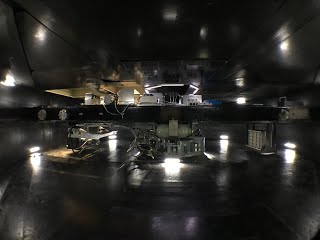

設備番号 74
部局名 防災研究所
カテゴリ その他
設備名称 遠心力載荷装置
メーカー名、型番等 株式会社マルイ
遠心力載荷装置 MIS-257-1-78型
購入年月 平成22年3月
おもな仕様・機能・特徴
  • 遠心場での地盤・構造物系の挙動を把握するための装置。
  • 静的試験：最大200G
  • 振動試験：最大50G
設置場所 宇治キャンパス構内（防災研究所 遠心力載荷装置室）
問い合わせ先 Tel： 0774-38-4090（研究室）
E-mail： uzuoka.ryosuke.6z＊kyoto-u.ac.jp （＊を@に変えてください）
関連リンク 遠心力載荷装置 - 京大防災研
申請書 上記リンクよりダウンロードしてください。
写真

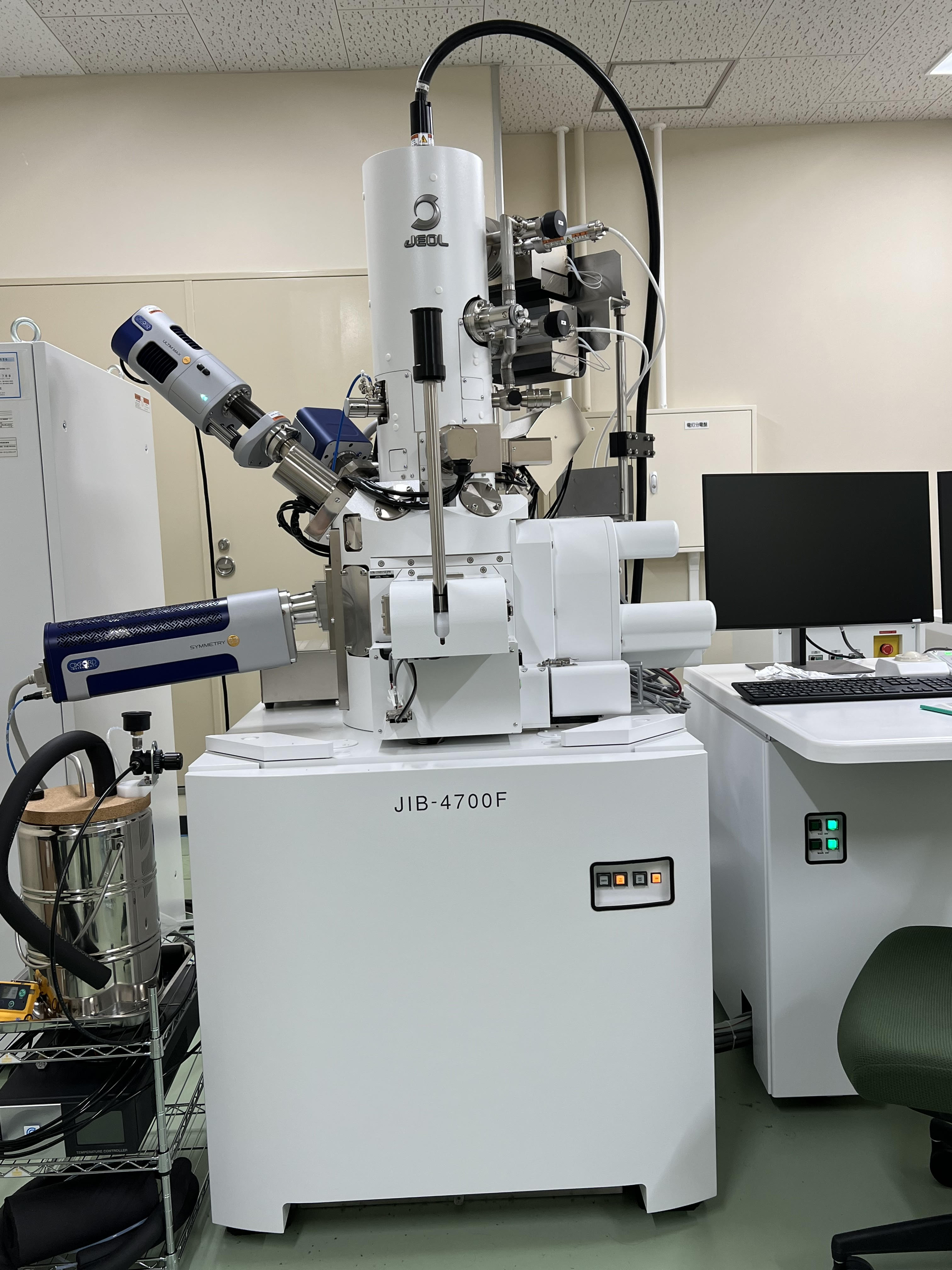

設備番号 80
部局名 化学研究所
カテゴリ その他
設備名称 複合ビーム加工観察装置
メーカー名、型番等 日本電子株式会社製
JIB-4700F
購入年月 令和5年3月
おもな仕様・機能・特徴
  • FIB-SEMによるTEM用薄片試料作製
  • EDSによる元素分析と元素マップ
  • EBSDによる方位マップ
  • またそれらの3次元マッピング
設置場所 宇治キャンパス構内
問い合わせ先 E-mail： nanoplat＊eels.kuicr.kyoto-u.ac.jp（＊を@に変えてください）
関連リンク マテリアル先端リサーチインフラ
申請書 上記リンクよりダウンロードしてください。
写真
””



設備番号 85
部局名 化学研究所
カテゴリ 計算機

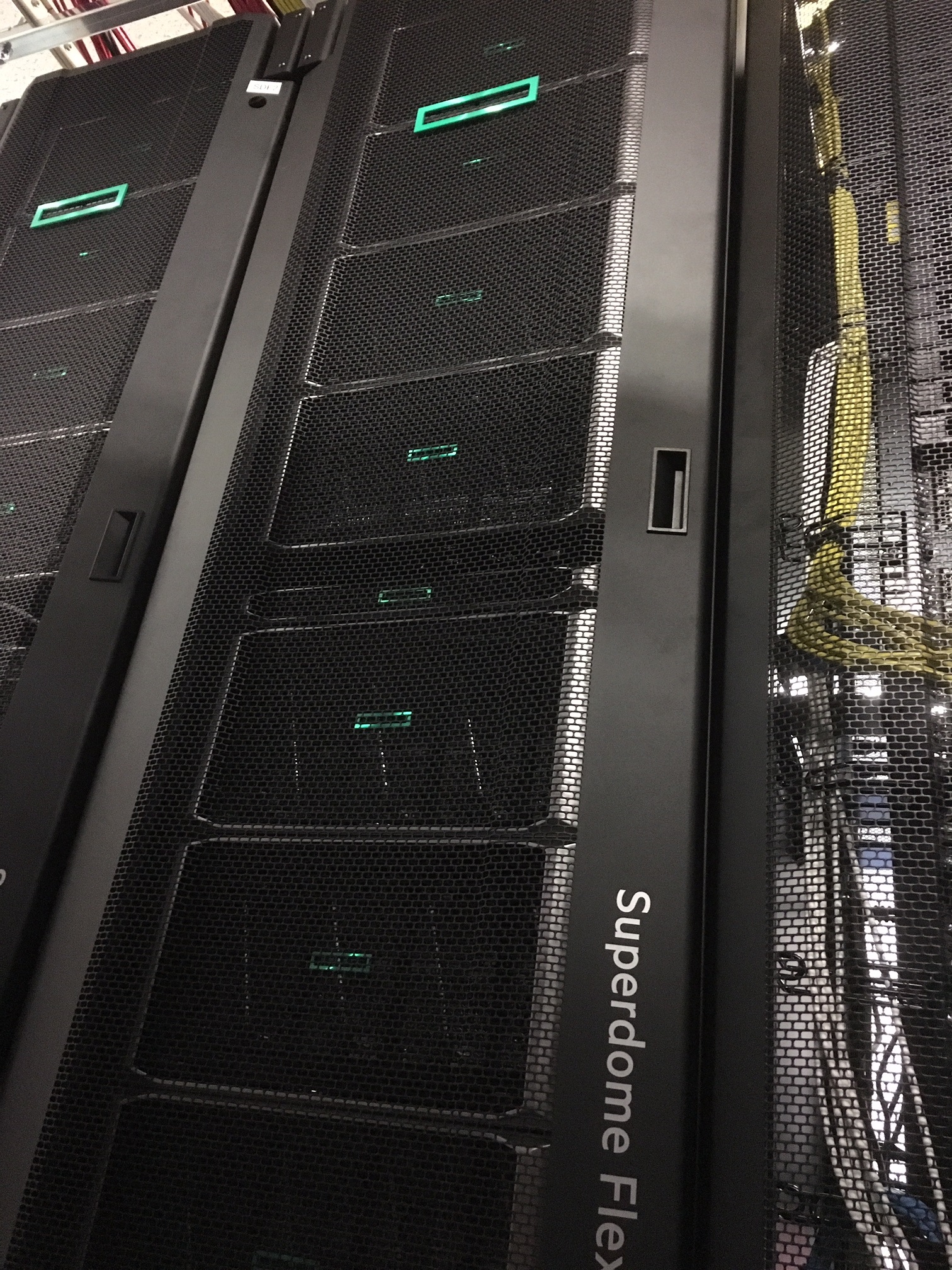

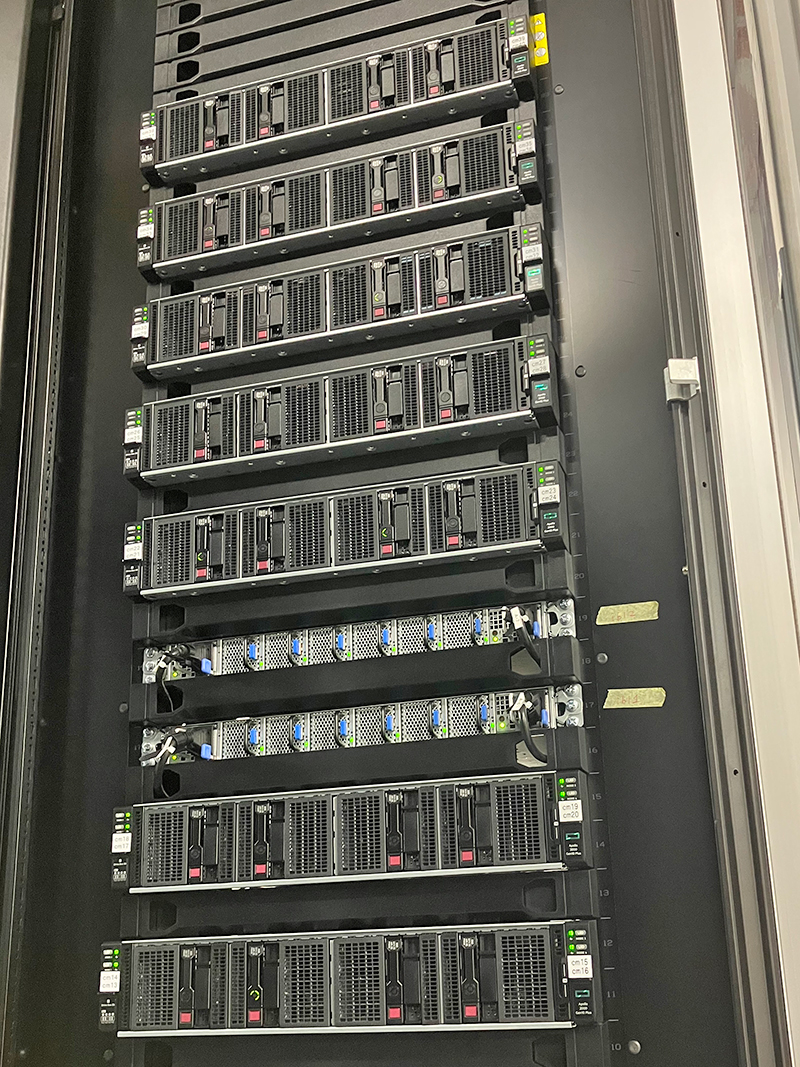

設備名称 スーパーコンピュータシステム
メーカー名、型番等
  1. 日本ヒューレット・パッカード合同会社
    HPE Superdome Flex
  2. 日本ヒューレット・パッカード合同会社
    HPE Apollo 2000
  3. 日本ヒューレット・パッカード合同会社

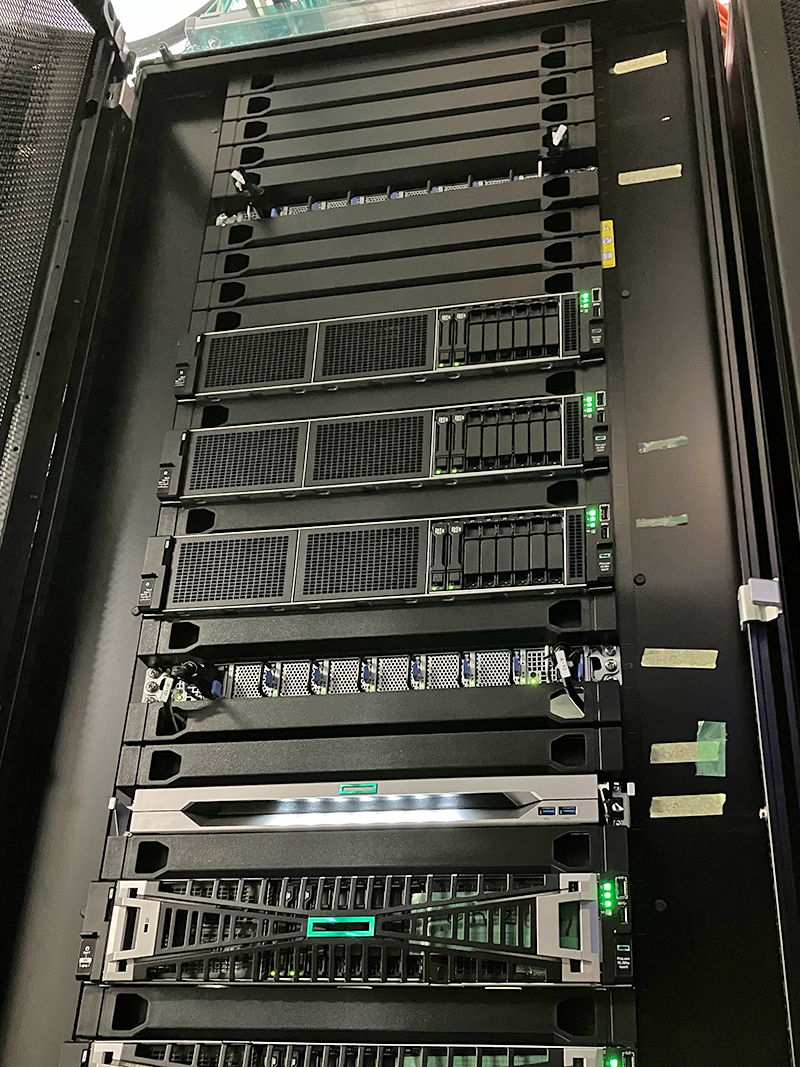

    HPE ProLiant DL380 Gen11
購入年月 令和6年1月
おもな仕様・機能・特徴
  • 各種の計算生物学ソフトウェアや配列データベース、計算化学アプリケーションや化合物・反応・結晶構造データベースなどが利用可能
  • Superdome Flex（576 core/24 TB） ×2ノード
  • Apollo 2000（56core/256 GB）×44ノード +（56core/512GB）×40ノード + （56core/1,024GB）×20ノード
  • ProLiant DL380 Gen11 (64core/1,024GB/NVIDIA H100 80GB ×2) ×9ノード
設置場所 宇治キャンパス（化学研究所附属バイオインフォマティクスセンター）
問い合わせ先 Tel： 0774-38-3265（化学研究所スーパーコンピュータシステム）
E-mail： spradm＊scl.kyoto-u.ac.jp （＊を@に変えてください）
関連リンク 京都大学化学研究所スーパーコンピューターシステム
申請書 上記リンクよりダウンロードしてください。
写真
文章を入れてください
文章を入れてください
文章を入れてください

設備番号 86
部局名 エネルギー理工学研究所
カテゴリ NMR

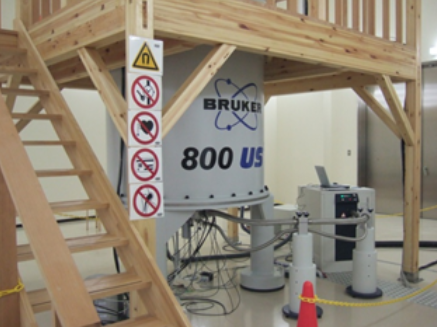

設備名称 AVANCE II 801型LC－NMR／MS装置、窒素蒸発防止補助装置
メーカー名、型番等
  1. 独国ブルカー・バイオスピン社製 AVANCE II 801型LC－NMR／MS装置
  2. 独国ブルカー・バイオスピン社製 NMR装置用アクセサリ 窒素蒸発防止補助装置
購入年月 令和5年3月
おもな仕様・機能・特徴 液体クロマトグラフィー（LC）と質量分析計（MS）と連結した800 MHz NMR装置
設置場所 宇治キャンパス南1号棟NMR室
問い合わせ先
関連リンク エネルギー理工学研究所付属エネルギー複合機構研究センター 共同利用設備・機器一覧表
エネルギー理工学研究所 | 京都大学 宇治地区設備サポート
申請書 上記リンクよりダウンロードしてください。
写真
””
